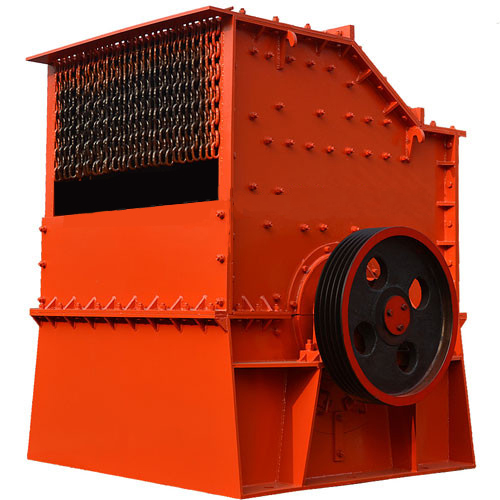

新遠大PC系列錘式破碎機簡介:
錘式破碎機又稱為錘破、箱破、榔頭機,是一種節能高效的石料破碎機。新遠大PC系列錘式破碎機通過高速旋轉的錘頭與石料的碰撞和物料之間的相互撞擊實現破碎,錘式破碎機具有結構簡單,高效高產等特點。PC錘式破碎機廣泛應用于干濕性破碎,中低硬質材料破碎(如煤、石灰石等),采礦,水泥,煤炭,冶金,建材,筑路,石油和化工行業。
新遠大錘式破碎機工作原理:
新遠大 PC系列錘式破碎機掛有錘頭的轉子盤在電動機的驅動下,帶動錘頭做高速圓周運動,當物料進入破碎腔后,受到高速旋轉錘頭的打擊,物料高速射向反擊板后的撞擊、高速飛射物料間的摩擦撞擊而破碎,符合粒度要求的物料由規定篩孔中排出。經一次破碎而粒度不符合要求的物料,隨著新進物料被錘頭再次破碎。當特大物料進入破碎腔時,被預先安置的擔條擋在破碎腔上部,待破碎成中小塊物料后再落入下部破碎腔,防止因大物料進入載負荷突增時其他工作部件受損,是破碎更安全平穩。
新遠大錘式破碎機性能特點:
新遠大錘式破碎機集反擊式、錘式優點于一身,結構合理,性能穩定,破碎比大,出料均勻、粒度形狀好,高產低耗、維修簡便,易損件少,特別對石灰石,粗、中、細碎一步到位,替代傳統的二級破碎工藝,基礎建設及設備投資抵,配套振動給料機無需人工操作,產量高節約成本。
新遠大錘式破碎機規格與性能參數表:
型號 |
最大進料粒度(mm) |
出料口調整范(mm) |
產量(t/h) |
設備轉速(r/min) |
配用電機功率(KW) |
外形尺寸(長*寬*高)(mm) |
進料口尺寸(mm) |
重量(t) |
PC1210 |
600 |
0-100 |
80-160 |
600 |
75-90 |
1524*2150*1864 |
1220*650 |
6.5 |
PC1212 |
650 |
0-100 |
80-200 |
550 |
80 |
1896*2116*2185 |
1220*750 |
8 |
PC1412 |
650 |
0-100 |
120-240 |
550 |
132 |
1990*2316*2185 |
1420*750 |
10.5 |
PC1413 |
700 |
0-100 |
100-260 |
500 |
75*2 |
2100*2372*2480 |
1420*950 |
14 |
PC1414 |
700 |
0-100 |
100-270 |
500 |
75-90*2 |
2120*2572*2670 |
1420*1000 |
14.5 |
PC1415 |
800 |
0-100 |
100-350 |
500 |
110*2 |
2450*2527*2900 |
1420*1000 |
|
PC1614 |
800 |
0-100 |
120-350 |
500 |
90*2 |
2120*2572*2670 |
1620*1000 |
15 |
PC1814 |
800 |
0-100 |
150-380 |
500 |
110-*2 |
2120*2772*2670 |
1820*1000 |
16.5 |
PC2016Z |
800 |
0-100 |
180-550 |
500 |
200*2 |
2480*3178*2955 |
2020*1150 |
28 |
注:尾標為Z的為重型錘式破碎機,各項參數及外形若有變更,依發貨時隨機附帶的使用說明為準。選型配置可聯系整機銷售部或來廠實地參觀考察當場選型。
新遠大錘式破碎機安裝與試機 :
1、安裝前可根據原料來源選好地形(新遠大公司派人免費指導打地基與調試安裝)。
2、機器由地腳螺栓固定在混凝土上,設計地基時要留出排礦槽。其斜度不能小于50º但用戶也可根據給料機和運輸設備自定。
3、電機應安在與進料口相反的方向,
4、電器設備位置以使用方便為佳。
5、試車前應首先檢查所有緊固件是否完全堅固。
6、檢查機體內是否落入金屬或其它不易破碎的雜物。
7、檢查軸承內是否有適當的潤滑油。
8、用手轉動轉子,看其是否阻擋有無磨擦現象,若確認為運動無阻時,方可空車起動,試車半小時后無雜音,無擺動,軸承溫升不超過30℃時即可進行負荷試車。
新遠大錘式破碎機 維護及注意事項:
1、經常注意各緊固件的固定和松緊情況。
2、定期檢查篩條情況,如有堵塞應立即清除。
3、注意檢查易磨損件之磨損程度,隨時更換被磨損的零件。
4、給料要均勻,防止產生超負現象。
5、嚴防向機器內投入不能破碎的物料。
6、機器運轉時嚴禁進行任何調整、清理、檢修工作、以免發生危險。
7、機器工作時如發生故障,應立即停車修理,方可繼續工作。
8、停車時必須將機內物料全部吐完,在檢修時必須先切斷電源。
9、軸承加油要及時,三個月更換潤滑油一次,換油時須用潔凈的汽油或煤油仔細地清洗軸承。根據設備的結構,設備維修的主要工作是合理選擇和添加潤滑劑材料。潤滑材料分為兩種:潤滑脂和潤滑油。潤滑脂容易密封,防止粉塵進入軸承,因此多用應于不清潔的場合;潤滑油則常用于干凈的場合。
錘式破碎機的維護保養包括:清掃設備、檢查緊固螺絲、保持良好的潤滑狀態、調整機械零部件等內容,與操作密切相關。
設備操作人員應堅持做到以下原則,
三好:用好、管好、修好
四會:會使用、會保養、會檢查、會排除故障
四無:無積灰、無雜物、無油污、無松動
做到這些可以有效的延長設備壽命和發揮最大的技術技能
